Трубопроводы систем отопления, горячего водоснабжения и других инженерных систем постоянно подвергаются температурным изменениям. При нагревании металлические трубы расширяются, а при охлаждении сжимаются. На первый взгляд эти изменения кажутся незначительными, но на длинных участках трубопровода они могут создавать значительные механические нагрузки.
Если не предусмотреть компенсацию температурных деформаций, с течением времени могут возникнуть трещины, повреждения соединений, деформация креплений, шум и даже аварийные ситуации. В этой статье рассмотрим, почему возникают температурные расширения трубопроводов и какие решения помогают защитить систему.
Почему трубы расширяются при нагревании
Основная причина — свойство материалов изменять свои геометрические размеры в зависимости от температуры.
К примеру, трубопровод системы отопления зимой может нагреваться от комнатной температуры до 60–80 °C и более. При этом металлическая труба увеличивается в длину. Чем длиннее участок трубопровода и чем больше разница температур, тем больше тепловое расширение.
В упрощенном виде оно зависит от трех основных факторов:
- длины трубы;
- коэффициента температурного расширения материала;
- разницы между начальной и рабочей температурой.
Например, длинный прямой участок трубопровода, жестко закрепленный с обоих концов, практически не имеет возможности свободно изменять свою длину. В результате температурное расширение преобразуется в механическое напряжение внутри системы.
Чем опасно температурное расширение трубопроводов
Если система спроектирована без учета температурных деформаций, могут возникать разные проблемы.
- Нагрузка на соединение. Расширение трубы передается на резьбовые, фланцевые, прессовые и другие соединения. Постоянные циклы нагрева и охлаждения могут постепенно увеличивать нагрузку на стыки.
- Деформация труб. Жестко зафиксированный трубопровод может начать изгибаться, образовывать прогибы или смещаться относительно исходного положения.
- Повреждение креплений. При значительном температурном перемещении нагрузка передается на хомуты, кронштейны и другие крепежные элементы.
- Появление шума. Во время нагревания трубы могут перемещаться в местах прохождения через стены, перекрытия или крепления. Это часто сопровождается характерными щелчками и потрескиванием.
- Передача нагрузки на оборудование. Особенно опасна ситуация, когда температурные перемещения трубопровода передаются непосредственно на котлы, насосы, теплообменники, радиаторы или другое оборудование.
Именно поэтому компенсацию температурных деформаций необходимо предусматривать еще на этапе проектирования системы.
Как компенсируют температурные расширения
Существует несколько основных способов компенсации температурных перемещений трубопроводов:
- Компенсационные петли. Один из распространенных способов – создание специальной петли из трубопровода. Она позволяет трубе смещаться при нагревании и охлаждении без возникновения чрезмерных напряжений. Такое решение хорошо подходит для протяженных трубопроводов, но требует дополнительного пространства.
- П-образные и другие компенсаторы. Для определенных систем используются специальные геометрические конструкции трубопровода, которые обеспечивают необходимую подвижность. Их параметры зависят от длины участка, температурного режима, материала трубы и условий монтажа.
- Сильфонные компенсаторы. Сильфонные компенсаторы предназначены для восприятия осевых и в зависимости от конструкции других перемещений трубопровода. Они широко используются в системах отопления, горячего водоснабжения и промышленных установках.

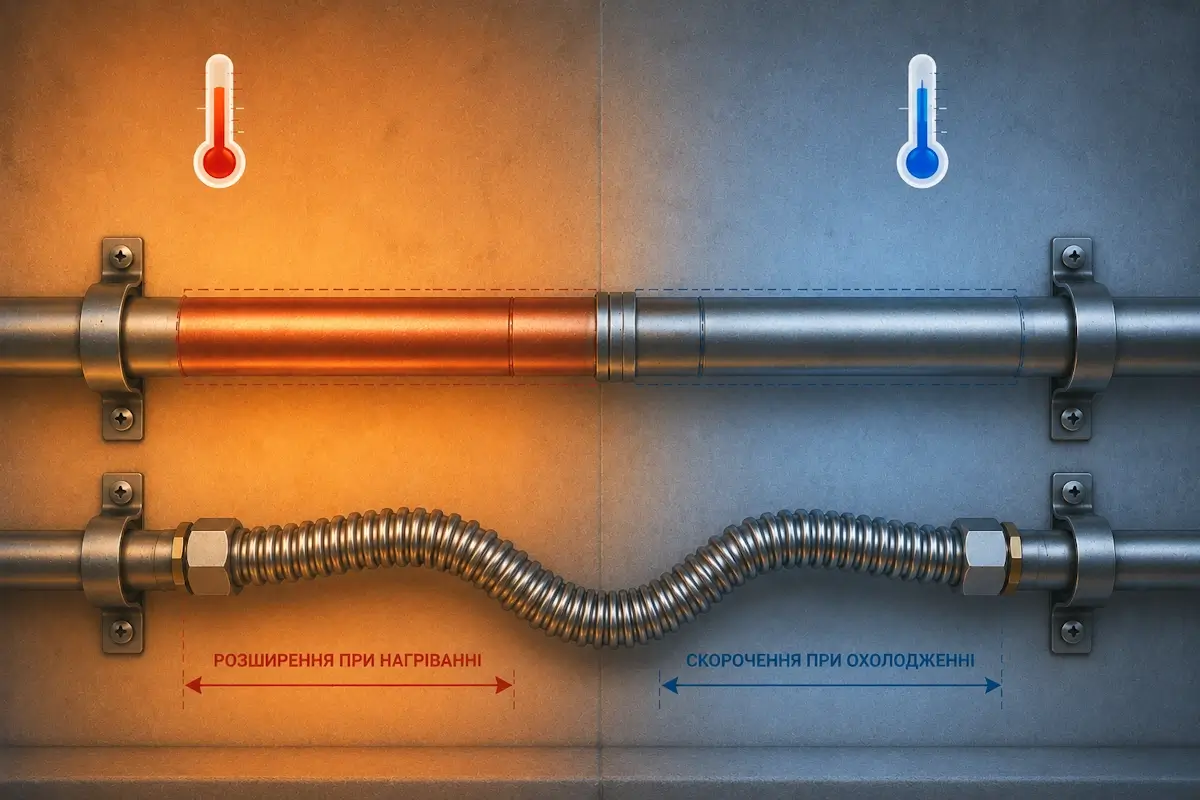

- Гибкие гофрированные шланги. Еще одним практичным решением является использование гибких элементов на отдельных участках трубопровода. Гофрированные шланги из нержавеющей стали имеют значительно большую гибкость по сравнению с жесткой трубой. Благодаря этому они могут компенсировать определенные перемещения и вибрации системы, что уменьшает передачу механических нагрузок к подключенному оборудованию.
Особенно актуально это может быть в местах подключения:
- отопительного оборудования;
- бойлеров и водонагревателей;
- насосного оборудования;
- теплообменников;
- тепловых насосов;
- коллекторов;
- иного оборудования, которое может перемещаться или создавать вибрации.
Почему для компенсации используют нержавеющую сталь
Гофрованная нержавеющая сталь сочетает механическую прочность и гибкость. Гофрированная конструкция позволяет шлангу изменять форму при перемещении, а нержавеющая сталь обеспечивает стойкость к коррозии и длительную эксплуатацию при соответствующих условиях. По сравнению с жестким участком трубопровода, гибкий элемент может значительно лучше воспринимать небольшие перемещения, связанные с температурными циклами.
При этом важно понимать: гибкий шланг не является универсальной заменой полноценному трубопроводному компенсатору. Его возможности компенсации температурных перемещений зависят от конструкции, длины, диаметра, способа монтажа и допустимого радиуса изгиба.
Температурные расширения и тепловые насосы
Особенно актуальна проблема температурных перемещений для современных систем отопления, в частности, тепловых насосов. Оборудование может создавать вибрации, а трубопровод при работе системы регулярно меняет температуру.
Гибкие гофрированные подводки из нержавеющей стали в таких случаях могут выполнять несколько функций:
- обеспечивать удобное подключение оборудования;
- компенсировать небольшие монтажные смещения;
- уменьшать передачу вибраций;
- упрощать монтаж;
- компенсировать часть температурных перемещений.
Однако при проектировании необходимо учитывать все нагрузки отдельно и правильно определять необходимый тип компенсирующего элемента.
Как правильно монтировать гибкий шланг
Эффективность гибкого элемента в значительной степени зависит от правильности монтажа. Не следует устанавливать шланг с избыточным натяжением или использовать его как рычаг для принудительного смещения трубопровода. Также необходимо соблюдать допустимый радиус изгиба и не допускать искажения шланга вокруг собственной оси.
Основные правила:
- Не устанавливать шланг с натяжением.
- Не допускать резких перегибов.
- Не превышать допустимый радиус изгиба.
- Не использовать шланг для компенсации перемещений, превышающих его конструктивные возможности.
- Учитывать рабочую температуру и давление системы.
- Обеспечить правильное положение фитингов при монтаже.
- Не допускать механического повреждения гофры.
Что нужно учитывать при проектировании
Чтобы правильно защитить трубопровод от температурных расширений, недостаточно просто установить гибкий элемент. Необходимо оценить:
- длину трубопровода;
- материал труб;
- максимальную и минимальную рабочую температуру;
- температурный перепад;
- рабочее давление;
- способ крепления;
- наличие неподвижных и скользящих опор;
- наличие вибраций;
- перемещение подключенного оборудования.
На основе этих данных определяется, достаточно ли гибкой подводки, или необходим специальный компенсатор.
Вывод
Температурное расширение – естественное явление для любого трубопровода, работающего с переменной температурой. Проблемы возникают, когда конструкция системы не позволяет трубам свободно компенсировать эти перемещения.
Для защиты трубопроводов используют компенсационные петли, сильфонные компенсаторы и другие конструктивные решения. На отдельных участках эффективным решением могут быть гибкие гофрированные шланги из нержавеющей стали, которые помогают компенсировать небольшие перемещения, вибрации и упростить подключение оборудования.
Правильно подобранный и установленный гибкий элемент позволяет снизить механическую нагрузку на трубопровод и оборудование и повысить надежность системы в условиях постоянных циклов нагрева и охлаждения.
