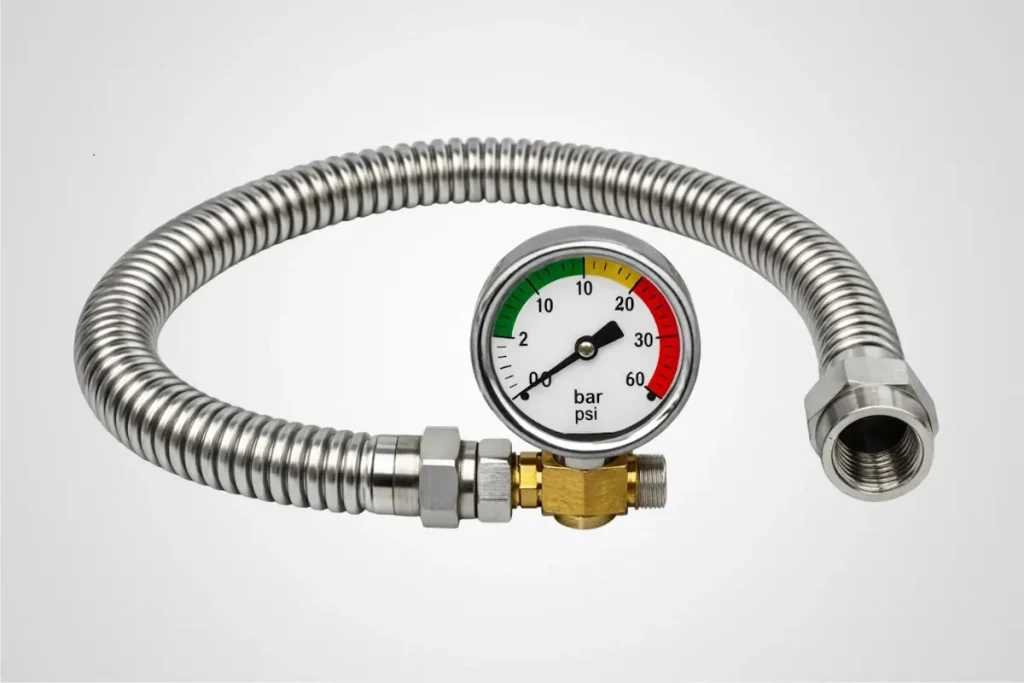

Гофрированные шланги и металлорукава из нержавеющей стали – это универсальное решение для подключения газового, водяного, теплотехнического и промышленного оборудования. Один из самых часто задаваемых вопросов от клиентов: какое давление они реально выдерживают?
В этой статье рассмотрим рабочее и граничное давление, а также факторы, влияющие на прочность изделия.
Рабочее и разрывное давление: в чем разница?
Рабочее давление – это максимальное давление, при котором шланг может безопасно работать в течение всего срока эксплуатации.
Разрывное давление – критический уровень, при котором происходит разрушение изделия. Обычно он в 3-4 раза превышает рабочий.
Например:
- Бытовые газовые шланги из нержавеющей стали: до 0,05-1,0 МПа (0,5-10 бар).
- Шланги для водоснабжения и отопления: до 1,0-1,6 МПа (10-16 бар).
- Промышленные металлорукава с оплеткой: до 10-30 МПа (100—300 бар) и более (в зависимости от конструкции).
От чего зависит допустимое давление?
1. Толщина стенки и профиль гофры
Чем больше толщина металла, тем выше запас прочности. Также важен тип гофрирования. Ассортимент шлангов и металлорукавов Eco-Flex включает три типа гофрирования:
- закрытый – наиболее гибкие шланги и металлорукава, выдерживающие невысокое давление;
- стандартный – средняя гибкость и давление;
- открытый – наименьшая гибкость, наибольшее давление.
Геометрия гофры оказывает непосредственное влияние на способность выдерживать внутреннее давление.
2. Наличие оплетки
Металлорукав без оплетки выдерживает значительно меньшее давление. Наличие одного или двух слоев стальной оплетки:
- уменьшает осевое растяжение;
- повышает допустимое давление;
- увеличивает ресурс при пульсациях.
Поэтому высоконапорные шланги (до 300 бар) всегда имеют усиленную конструкцию.
3. Диаметр шланга
С увеличением внутреннего диаметра:
- возрастает нагрузка на стенки;
- уменьшается допустимое рабочее давление.
То есть шланг диаметром 12 мм выдерживает большее давление, чем аналогичный по конструкции диаметром 32 мм.

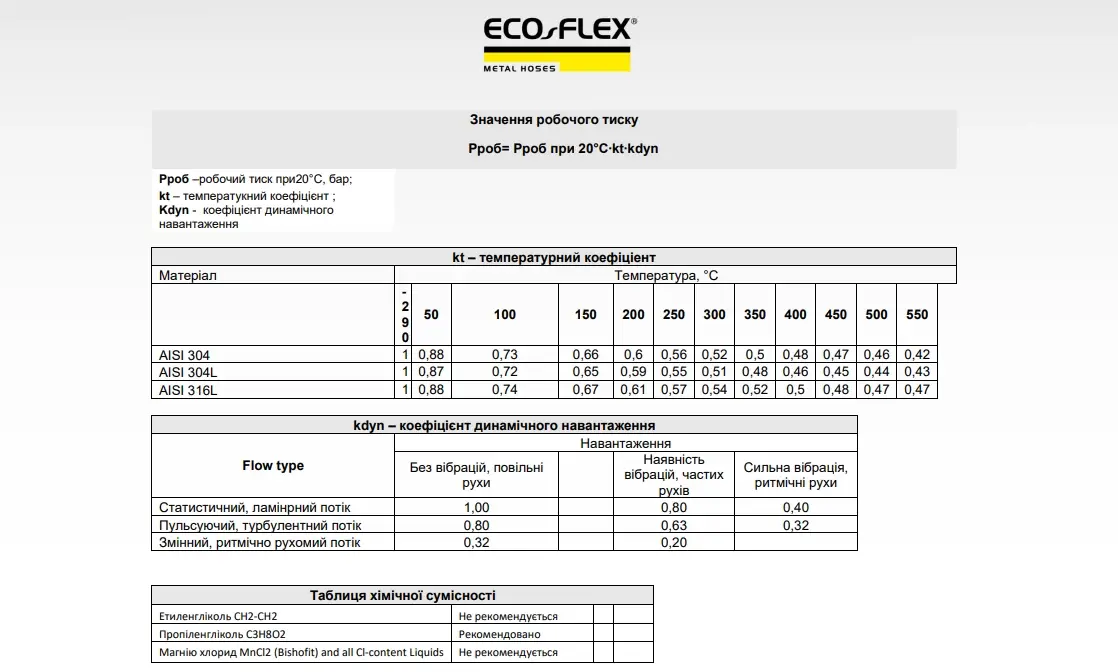

4. Температура среды
При повышении температуры:
- снижается предел прочности металла;
- допустимое давление уменьшается.
Например, при +20°C шланг может работать на 16 бар, а при +300°C допустимое давление может уменьшиться на 20–30%.
5. Тип среды
Газ, вода, пар, масло или агрессивные химические вещества оказывают разное влияние на материал.
Как рассчитывается рабочее давление?
Для точного определения рабочего давления учитываются:
- диаметр;
- толщина стены;
- количество слоев оплетки;
- температура;
- тип среды;
- коэффициент запаса прочности.
Компания Eco-Flex, как производитель шлангов и металлорукав из нержавеющей стали, проводит гидравлические испытания продукции. На страницах товаров приведены таблицы с техническими характеристиками.
Почему важно не превышать рабочее давление?
Превышение приводит к:
- пластической деформации гофры;
- понижению ресурса;
- риску разгерметизации;
- аварийным ситуациям.
Особенно это критично для газовых систем.
Вывод
Таким образом, нержавеющие шланги и металлорукава могут выдерживать от нескольких бар в бытовых системах до сотен бар в промышленности. При выборе важно ориентироваться не только на максимальное давление, но и на условия эксплуатации и запас прочности.
