В промышленных, бытовых и коммерческих системах вибрации возникают практически всегда: при работе насосов, котлов, компрессоров, генераторов, вентиляционного оборудования, тепловых насосов. Виброгаситель – это элемент трубопроводной системы, компенсирующий вибрации, колебания и механические нагрузки, возникающие при работе оборудования. Без компенсации такие колебания могут приводить к:
- ослаблению резьбовых соединений;
- появлению утечек;
- шуму и гулу в системе;
- преждевременному износу труб и оборудования;
- повреждению оборудования, появлению микротрещин.
Поэтому виброгасители являются важным элементом безопасной и долговечной работы инженерных систем.
Как работает виброгаситель?
Принцип работы вибровставки состоит в поглощении и компенсации механических колебаний. Гибкая конструкция позволяет элементу деформироваться в пределах допустимых значений и не передавать нагрузку дальше по системе. Особо эффективными виброгасителями являются гофрированные шланги из нержавеющей стали, сочетающие:
- гибкость;
- прочность;
- устойчивость к давлению;
- долговечность;
- устойчивость к температурным перепадам.
Благодаря гофрированной структуре и эластичности металлорукава такие шланги отлично работают как компактные виброкомпенсаторы.
Конструкция виброгасителей на базе гофрированного металлорукава из нержавеющей стали
Конструкция обычно включает:
- тонкостенный гофрированный рукав;
- наружную оплетку из нержавеющей проволоки;
- присоединительные патрубки или фитинги.
Гофрованный металлорукав
Гофрированная часть обеспечивает:
- высокую гибкость;
- эффективную компенсацию вибраций;
- устойчивость к циклическим нагрузкам и перепадам давления.
Для изготовления гофрированных рукавов используются коррозионностойкие марки нержавеющей стали:
- AISI 304;
- AISI 316L.
Тонкостенная гофра эффективно поглощает вибрации и колебания, уменьшая передачу нагрузки на трубопровод, оборудование и соединение системы.
Внешняя оплетка
Внешняя оплетка выполняет сразу несколько важных функций:
- ограничивает осевое растяжение металлорукава;
- повышает допустимое рабочее давление;
- защищает гофру от механических перегрузок и повреждений.
От качества и плотности оплетки напрямую зависят:
- долговечность изделия;
- устойчивость к пульсациям и вибрациям;
- стабильная работа в условиях высокого давления и интенсивных нагрузок.
Где применяются виброгасители?
Газовые системы
Одно из самых распространенных приложений – подключение газового оборудования, например котлов или промышленных газовых установок. При работе газовое оборудование создает микровибрации, которые могут передаваться на трубопровод. Использование гибких газовых шлангов из нержавеющей стали помогает компенсировать эти нагрузки и снизить риск повреждения соединений. Именно поэтому газовые шланги часто используются не только как соединительные элементы, но и эффективные виброгасители. Среди нашего ассортимента с вибрациями лучше всего справляется шланг для газа Eco-Flex Евро.
Насосное оборудование
Насосы создают постоянные колебания при работе. Без компенсации вибрация передается на трубы, крепеж и арматуру. Гибкие вставки для насоса помогают:
- уменьшить шум;
- компенсировать вибрацию;
- снизить нагрузку на фитинги;
- продлить ресурс системы.
Системы отопления и тепловые насосы
В современных системах отопления часто используются циркуляционные насосы, компрессоры и другое оборудование, создающее вибрацию. Применение вибротушителей позволяет
- компенсировать температурное расширение;
- уменьшить механические нагрузки;
- упростить монтаж в ограниченном пространстве.

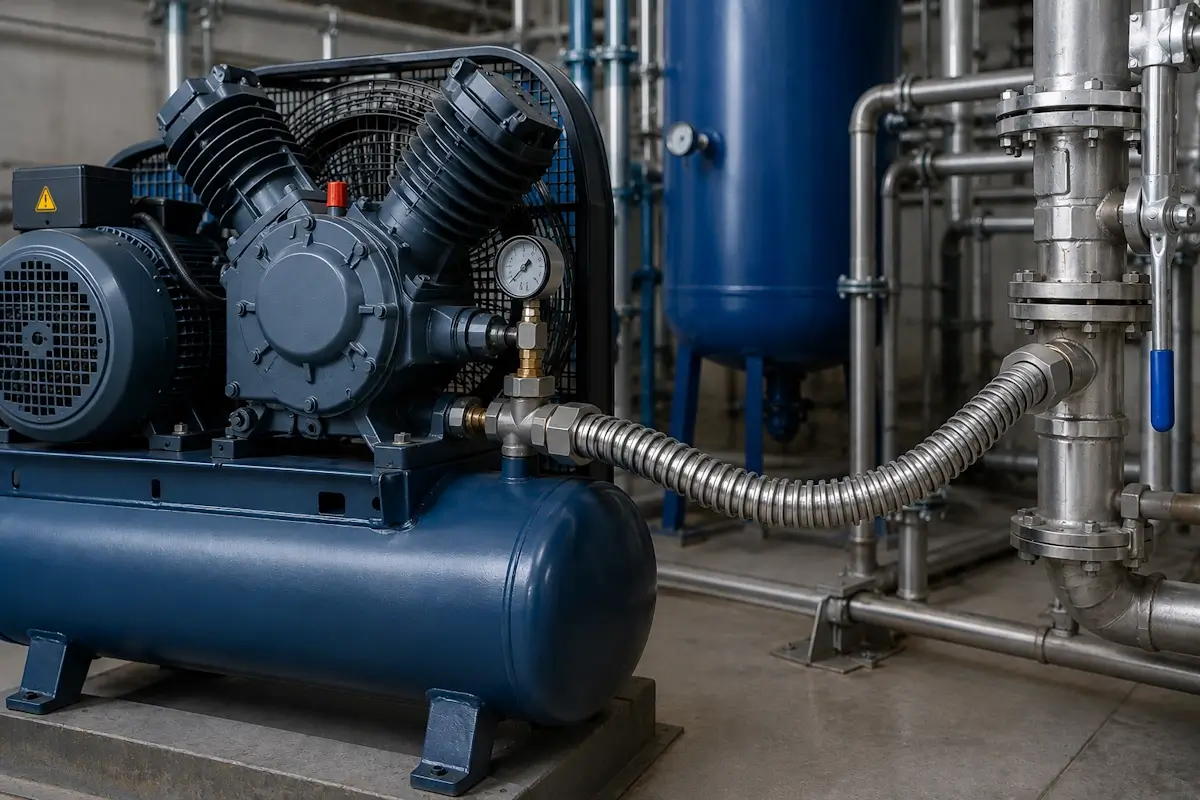

Генераторы и компрессоры
Дизельные и бензиновые генераторы производят значительные вибрации. Жесткое подключение трубопроводов в таких системах часто приводит к:
- появлению трещин;
- разгерметизации;
- повреждению соединений.
Вибровставки на базе гибких металлорукавов из нержавеющей стали эффективно поглощают колебания и обеспечивают надежное подключение даже в сложных условиях эксплуатации.
Важные рекомендации при использовании шлангов в качестве виброгасителей
Чтобы шланг эффективно работал как виброгаситель, важно:
- не допускать чрезмерного натяжения;
- избегать резких перегибов;
- правильно подбирать длину;
- учитывать рабочее давление и температуру;
- использовать сертифицированные шланги для газа и технических сред.
Также важно устанавливать шланг с небольшим запасом гибкости, что позволяет ему лучше компенсировать колебания.
Вывод
Вибровставки являются важной частью современных инженерных систем. Они помогают уменьшить шум, защитить трубопроводы от повреждений и продлить ресурс оборудования. Виброгасители из нержавеющей стали могут работать в системах газоснабжения, отопления, насосного оборудования, генераторов и других инженерных сетей. Благодаря сочетанию гибкости, прочности и долговечности, они обеспечивают надежную и безопасную работу систем даже в условиях постоянных вибраций.
