Паровые системы используются в промышленности, энергетике, пищевом производстве, на предприятиях химической отрасли и инженерных коммуникациях. При монтаже необходимо учитывать не только высокую температуру рабочей среды, но и давление, температурные расширения трубопроводов, вибрации и механические нагрузки.

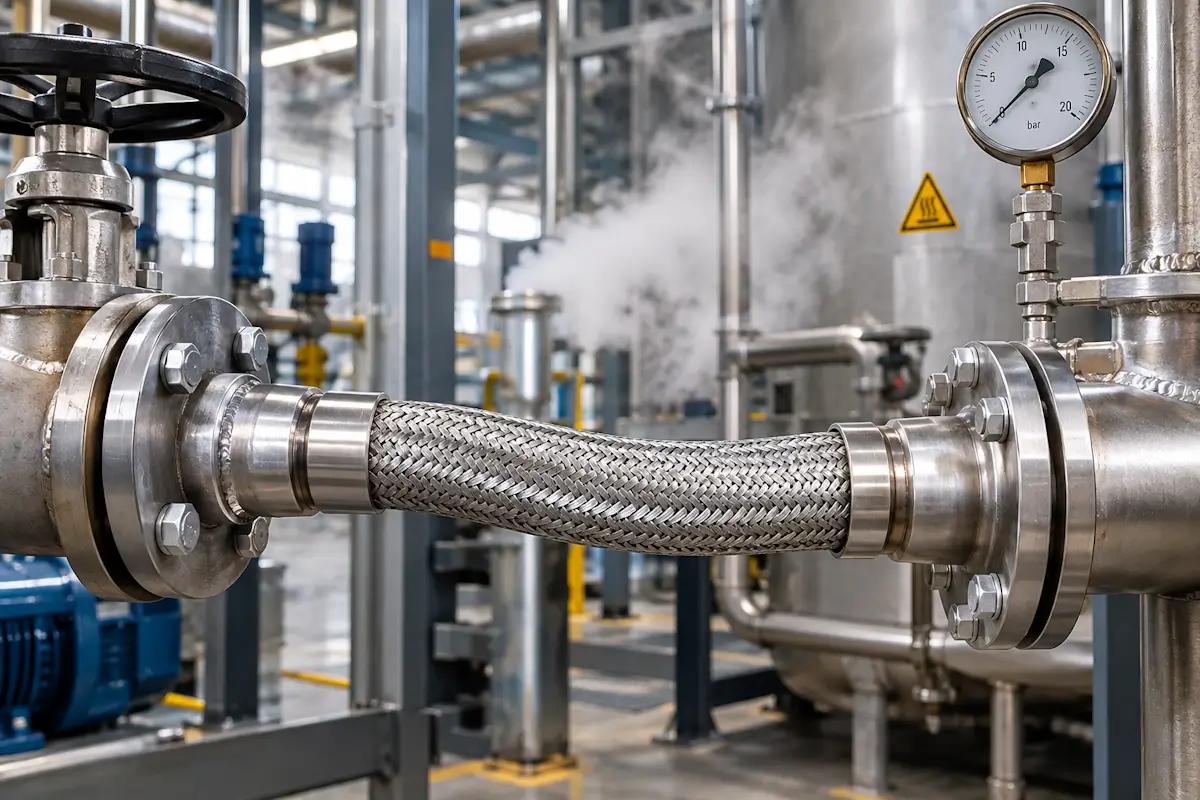

Для подключения оборудования и компенсации перемещений трубопроводов могут применяться гибкие металлорукава для пара. Благодаря металлической конструкции они способны работать в условиях, где обычные эластомерные шланги могут быть ограничены.
Как должен быть металлорукав для пара?
Металлорукав — это гибкий трубопровод, изготовленный из металла, чаще всего нержавеющей стали. Основным элементом конструкции является гофрированная металлическая трубка, обеспечивающая необходимую гибкость.
В зависимости от назначения металлорукав может комплектоваться:
- нержавеющей оплеткой;
- приваренными или резьбовыми присоединительными элементами;
- фланцами;
- штуцерами;
- другими типами соединений.
Оплетка выполняет важную функцию – ограничивает деформацию гофрированной трубки под действием внутреннего давления и повышает механическую прочность конструкции.
При выборе металлорукава для пара необходимо учитывать не только его диаметр, но и рабочее давление, температуру, материал изготовления и тип соединений.
Почему для пара используют металлорукава?
Пар характеризуется высокой температурой и, в зависимости от системы, значительным рабочим давлением. Кроме того, при нагревании трубопроводы изменяют свою длину.
Жесткое соединение между оборудованием и трубопроводом в таких условиях может создавать дополнительные механические нагрузки. Гибкий металлорукав позволяет компенсировать часть перемещений и вибраций.
Основные преимущества использования металлорукавов в паровых системах:
- устойчивость к высоким температурам;
- механическая прочность;
- гибкость;
- возможность компенсации небольших перемещений;
- стойкость нержавеющей стали к коррозии;
- возможность изготовления с разными типами присоединений;
- продолжительный срок эксплуатации при правильном подборе и монтаже.
Температура и давление — основные параметры выбора
При работе с паром особое внимание необходимо уделять двум параметрам – температуре и давлению.
Нельзя ориентироваться только на максимальную температуру, указанную для металлорукава. Допустимые параметры зависят от конкретной конструкции изделия и могут изменяться в зависимости от температуры.
С повышением температуры характеристики материалов и конструкции могут изменяться, поэтому рабочие параметры металлорукава необходимо определять по технической документации производителя.
Например, если металлорукав рассчитан на определенное давление при комнатной температуре, это не означает, что его можно использовать с таким же давлением при высокой температуре пара.
Перед монтажом необходимо проверить допустимые значения рабочего давления и температуры для конкретной модели металлорукава.
Важное значение имеет конструкция металлорукава
Для паровых систем могут использоваться металлорукава различных конструкций. Важными элементами являются гофрированная трубка и оплетка.
Гофрированная трубка обеспечивает гибкость, а металлическая оплетка воспринимает значительную часть нагрузки, возникающей под действием внутреннего давления.
Материал металлорукава также имеет значение. Для изделий из нержавеющей стали могут использоваться различные марки стали, в частности AISI 304 или AISI 316L. Выбор материала зависит от температуры, рабочей среды и условий эксплуатации.
Если пар контактирует с другими веществами или система работает в агрессивной среде, материал необходимо подбирать с учетом конкретных условий.
Как правильно устанавливать металлорукав для пара?
Даже качественный металлорукав может быстро выйти из строя при неправильном монтаже.
При установке необходимо соблюдать несколько основных правил.
- Не допускать перекручиваний. Металлорукав должен работать в предусмотренном производителем направлении деформации. Перекручивание вокруг собственной оси создает дополнительные нагрузки на гофрированную трубку и оплетку.
- Не использовать металлорукав в качестве замены трубопровода. Гибкий рукав не должен компенсировать ошибку монтажа всей системы. Его необходимо устанавливать в соответствии с назначением и допустимыми радиусами изгиба.
- Соблюдать минимальный радиус изгиба. Чрезмерное сгибание может повредить гофрированную трубку или оплетку. Минимальный радиус изгиба зависит от конструкции, диаметра и способа монтажа.
- Не создавать осевое растяжение. Металлорукав не должен постоянно работать в условиях чрезмерного растяжения. Для компенсации температурных перемещений необходимо правильно рассчитать длину и схему установки.
- Правильно закреплять трубопровод. Опоры и крепления трубопровода должны быть расположены таким образом, чтобы нагрузка от веса труб и оборудования не передавалась непосредственно на металлорукав.
Металлорукав в качестве компенсатора температурных расширений
Одно из практических применений гибких металлорукавов в паровых системах — компенсация перемещений, возникающих при нагревании и охлаждении трубопровода.
Когда температура трубопровода меняется, металл расширяется или сжимается. Если трубопровод жестко соединен с оборудованием, это может создавать дополнительные нагрузки на патрубки и соединения.
Гибкий металлорукав может частично компенсировать такие перемещения, уменьшая механическую нагрузку на оборудование.
В то же время важно понимать, что не каждый металлорукав можно использовать как полноценный температурный компенсатор. Его возможности зависят от конструкции, длины, количества циклов, направления перемещения и других параметров.
Металлорукав компенсирует вибрации и пульсации
Паровые установки могут быть соединены с насосами, клапанами, теплообменниками и другим оборудованием. Такие компоненты могут создавать вибрации и пульсации.
Гибкий металлорукав способен уменьшать передачу части механических колебаний между трубопроводом и оборудованием.
Это особенно актуально в местах подключения оборудования, где нежелательно передавать вибрацию на жесткий трубопровод.
Конденсат в паровой системе
Отдельное внимание необходимо уделять конденсату. При охлаждении пара образуется вода, которая может скапливаться в отдельных участках системы.
Поэтому при проектировании и монтаже паропроводов необходимо предусмотреть правильный отвод конденсата.
Металлорукав не должен устанавливаться таким образом, чтобы в нем постоянно образовывалась нежелательная петля или место накопления конденсата, если конструкция системы этого не предусматривает.
Обзор и техническое обслуживание металлорукавов для пара
Во время эксплуатации паровой системы металлорукав необходимо периодически осматривать.
Особое внимание следует обращать на:
- состояние гофрированной трубки;
- состояние металлической оплетки;
- места соединения;
- наличие деформаций;
- следы коррозии;
- механические повреждения;
- признаки перегрева;
- протекание или нарушение герметичности.
Если на металлорукаве появились трещины, значительные деформации, повреждения оплетки или другие признаки разрушения, его необходимо заменить.
Не стоит пытаться восстановить поврежденную гофрированную часть путем механической исправления или сварки без соответствующей технологии и оценки пригодности изделия.
Обычные ошибки при эксплуатации
Среди распространенных ошибок можно выделить:
- Использование металлорукава без запаса по параметрам. Работать постоянно на граничных значениях температуры и давления нежелательно. Выбор должен производиться с учетом реальных условий эксплуатации.
- Неправильный монтаж. Перекручивание, чрезмерный изгиб или неправильное крепление могут значительно сократить ресурс изделия.
- Неправильный выбор длины. Слишком короткий металлорукав может работать с чрезмерной механической нагрузкой, а слишком большая длина может создавать нежелательные провисы и петли.
- Игнорирование температуры. При выборе нельзя ориентироваться только на давление. Для пара температура является одним из ключевых параметров.
- Отсутствие регулярного осмотра. Даже стойкие к высоким температурам металлические изделия требуют периодического контроля.
Как выбрать металлорукав для пара?
Перед заказом металлорукава следует определить:
- Тип рабочей среды — насыщенный или перегретый пар.
- Рабочую температуру.
- Рабочее и максимальное давление.
- Необходимый внутренний диаметр.
- Длину металлорукава.
- Тип перемещений, которые он должен компенсировать.
- Количество циклов изгиба, если рукав будет работать динамически.
- Материал металлорукава.
- Тип присоединительных элементов.
- Особенности монтажа и доступное пространство.
Для сложных систем подбор лучше делать на основе технических параметров конкретного оборудования и рекомендаций производителя металлорукавов.
Вывод
Гибкие металлорукава для пара могут использоваться для подключения оборудования, компенсации перемещений трубопроводов и уменьшения передачи вибраций. Нержавеющая сталь обеспечивает необходимую стойкость к высоким температурам, а гофрированная конструкция позволяет получить гибкость.
Однако безопасная и долговечная эксплуатация зависит не только от материала. Необходимо правильно подобрать металлорукав по температуре, давлению, диаметру, длине и характеру нагрузок, а также соблюдать требования монтажа.
Для паровых систем особенно важно использовать изделия, характеристики которых подтверждены технической документацией изготовителя и отвечают фактическим условиям эксплуатации.
